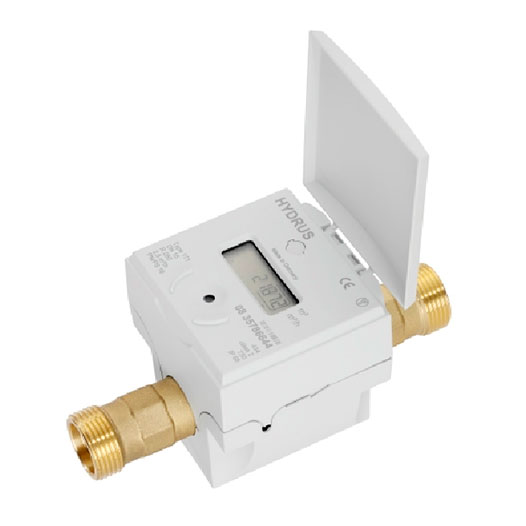

Лічильник води ультразвуковий HYDRUS

Dn 15 - 50
Ультразвуковий лічильник води HYDRUS призначений для вимірювання та обліку спожитого об'єму води, об'ємної витрати, температури води в системах холодного / гарячого водопостачання, з можливістю створення системи диспетчеризації та збору даних.

Виробник DIEHL Metering (Німеччина)

Залишились питання?

ОПИС

Основні переваги:

висока точність і стабільність вимірювань в різних умовах роботи;
реєстрація та відображення температури та витрати носія;
реєстрація течі / розриву трубопроводу;
нечутливий до відкладень;
широкі можливості для комунікації в системах диспетчеризації та збору даних;
придатний для зовнішнього монтажу, а також в колодязях з вірогідністю підтоплення;
відображення інформації про помилки та сигнали тривоги.

Технічні дані:

Тип витратоміра - ультразвуковий.

Живлення від літієвого елемента живлення 3,6 В.

Лічильник обладнаний архівом збереження даних.

Обчислювач стандартно обладнаний OPTO-виходом та одним з додаткових комунікаційних модулів: імпульсний вихід, M-Bus, L-Bus, Радіо (434 МГц).

Лічильник води може бути інтегрований в систему диспетчеризації та збору даних: дротова система - за допомогою модулів M-Bus, L-Bus; бездротова система - радіо модуль.

Положення монтажу: горизонтальне / вертикальне.

Діапазон робочих температур:

1 - 50 (90) °C.

Робочий тиск до 16 бар.

Клас захисту корпуса IP 68.

Приєднання різьбове.

Міжповірочний інтервал 4 роки.

Сторінка виробника

Параметр			Значення
Номінальна витрата	Q₃	м³/год	1,6	1,6	1,6	1,6	1,6	2,5	2,5	2,5	2,5
Номінальний діаметр	Dn	мм	15	15	15	20	20	15	15	20	20
Монтажна довжина	L	мм	110	134	165	130	190	110	165	130	190
Витрата при перевантаженні	Q₄	м³/год	2	2	2	2	2	3,125	3,125	3,125	3,125
Витрата в перехідний період	Q₂	л/год	10,24	10,24	10,24	10,24	10,24	16	16	16	16
Мінімальна витрата	Q₁	л/год	6,4	6,4	6,4	6,4	6,4	10	10	10	10
Динамічний діапазон R = Q₃/ Q₁			250	250	250	250	250	250	250	250	250
Поріг чутливості		л/год	1,3	1,3	1,3	1,3	1,3	2,5	2,5	2,5	2,5
Втрата тиску Q₃		бар	0,6	0,6	0,6	0,25	0,25	0,33	0,33	0,25	0,25

Параметр			Значення
Номінальна витрата	Q₃	м³/год	4	4	4	6,3	10	6,3	10	16	25
Номінальний діаметр	Dn	мм	20	20	20	25	25	32	32	40	50
Монтажна довжина	L	мм	130	154	190	260	260	260	260	300	300
Витрата при перевантаженні	Q₄	м³/год	5	5	5	7,875	12,5	7,875	12,5	20	31,25
Витрата в перехідний період	Q₂	л/год	25,6	25,6	25,6	50,4	100	50,4	100	128	200
Мінімальна витрата	Q₁	л/год	16	16	16	31,5	50	31,5	50	80	125
Динамічний діапазон R = Q₃/ Q₁			250	250	250	200	250	200	250	400	400
Поріг чутливості		л/год	4,3	4,3	4,3	10	10	10	10	16	25
Втрата тиску Q₃		бар	0,3	0,3	0,3	0,25	0,55	0,25	0,55	0,4	0,25
