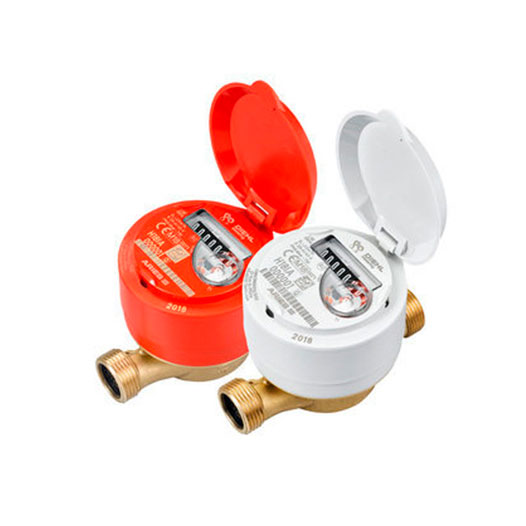

Лічильник води механічний Ariеs

Dn 15 - 20 Клас «С»

Одноструменевий механічний лічильник води Aries спеціально розроблений для вимірювання з високою точністю та комерційного обліку спожитого об'єму гарячої / холодної води в системах водопостачання на об'єктах побутового та комунального господарства.

Лічильник води адаптований до підключення в існуючі системи диспетчеризації та збору даних за допомогою накладних модулів передачі даних (Pulse, Radio, M-Bus).

Виробник DIEHL Metering (Німеччина)

Залишились питання?

ОПИС

Тип витратоміра - механічний.

Лічильник без демонтажу може бути обладнаний одним з додаткових комунікаційних модулів: імпульсний вихід, M-Bus, Радіо (434 МГц).

Лічильник води може бути інтегрований в систему диспетчеризації та збору даних: дротова система - за допомогою модуля M-Bus; бездротова система - Радіо модуль.

Положення монтажу: горизонтальне / вертикальне.

Клас точності – «С»

Діапазон робочих температур:

1 - 50 (90) °С.

Робочий тиск до 16 бар.

Клас захисту корпуса IP 68.

Приєднання різьбове.

Міжповірочний інтервал 4 роки.

МОДУЛІ

Радіо накладка IZAR RC i G4	Компактний радіовипромінювач, протокол OMS; Сумісний з усіма лічильниками води Diehl Measurement; Доступний в 868 МГц і 434 МГц; Підходить для мобільного зчитування та стаціонарноїї мережі; Детальна інформація про витоки; 11 історичних значень індексу +додаткові функції та сигнали тривог; Нечутливий до магнітного шахрайства; IP 68; Термін експлуатації до 15 років.

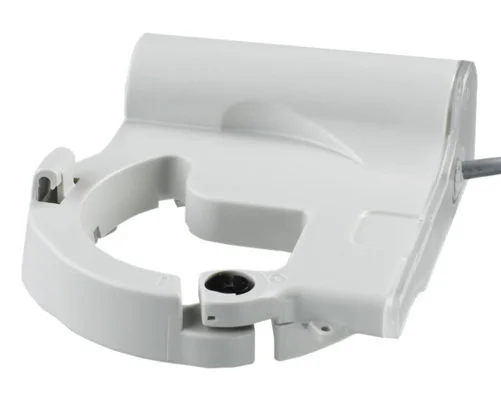

M-bus накладка IZAR MBUS Compact I	Сумісний з індуктивною модульністю "Ti"; 2 неполяризовані вихідні дроти; Визначення напрямку потоку; Журнал подій та тривог; Сумісний з M-Bus (EN 13757); IP 68; Термін експлуатації до 15 років.
Імпульсна накладка IZAR Pulse I	Сумісний з індуктивною модульністю "Ti"; Доступні 3 та 4-провідні версії; Визначення напрямку потоку; Несанкціоновані тривоги; Відкритий вихід колектора; Термін експлуатації до 15 років

Сторінка виробника

Технічні параметри		Умовні познач.	Одиниця виміру	Значення
Номінальний діаметр		DN	мм	15	15	20
Розрахункова об'ємна витрата		Q₃	м³/год	1,6	2,5	4,0
Максимальна об'ємна витрата		Q₄	м³/год	2,0	3,125	5,0
Перехідна об'ємна витрата	Гор. встан. / верт.	Q₂	дм³/год	20,5 / 51,2	32,0 / 63,5	50,0 / 101,6
Мінімальна об'ємна витрата	Гор. встан. / верт.	Q₁	дм³/год	12,8 / 32,0	20,0 / 39,7	32,0 / 63,5
Поріг чутливості			дм³/год	6	9	12
Динамічний діапазон R = Q₃/ Q₁			(H / V)	125 / 50	125 / 63	125 / 63
Монтажна довжина		L	мм	110	110	130
